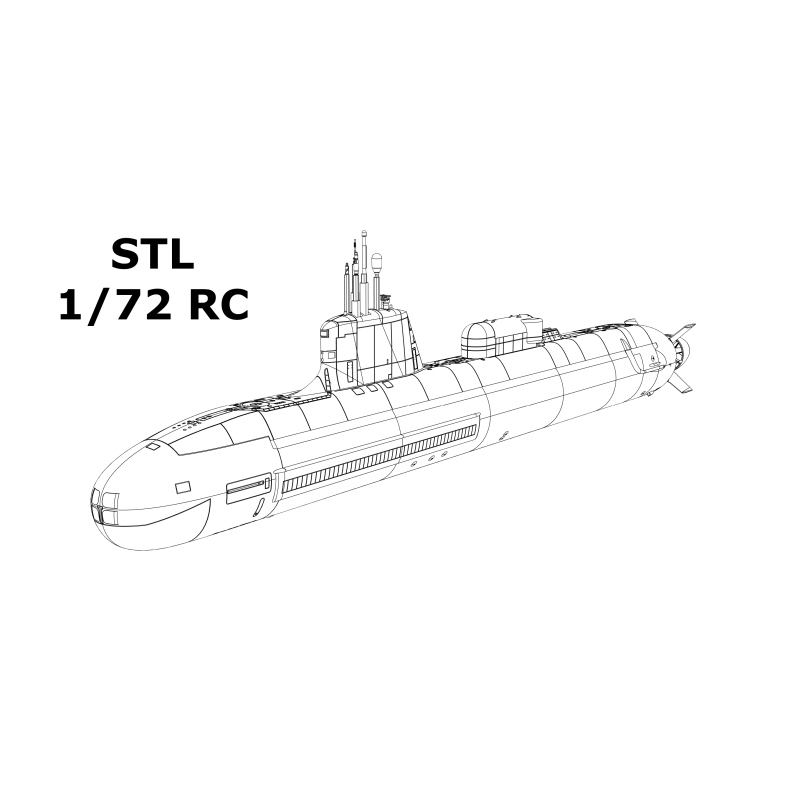

Fichiers 3D STL Suffren RC 1/72

Ces fichiers 3D au format STL (.zip 30Mo) permettent d'imprimer une maquette du sous-marin nucléaire d'attaque français de classe Suffren à l'échelle 1/72ème (138cm de long). Il est recommandé d'utiliser du filament de type ABS ou ASA, ou au minimum du PETG. Le PLA est à proscrire, il se déformerai au soleil.

Le sous-marin pèse environ 2,3kg au total une fois imprimé en ASA, il faudra donc 3 rouleaux de 1kg de filament. Le sous-marin s'imprime sur une imprimante au format classique 250x250x250mm, la pièce la plus haute mesure 225mm. Le massif mesure 270mm de long et devra donc s'imprimer en diagonale sur le plateau.

Pour les personnes ne disposant pas d'imprimante 3D ou ne souhaitant pas se lancer dans le projet, je vends aussi ce sous-marin déjà imprimé et assemblé avec toute la quincaillerie et la tringlerie déjà réglée : https://boutique.nexmor3d.fr/maquettes-radiocommandees/5-sna-suffren-1-72-adaptable-rc.html

Vous trouverez une liste du matériel nécessaire pour assembler le sous-marin en pièce jointe de cette fiche produit, avec des liens et références vers les sites internet pour les acheter (c'est juste pour donner une idée, à vous d'adapter selon vos besoins).

Veuillez noter qu'il y a deux fichiers pour la partie avant (avec ou sans torpilles), deux fichiers pour le massif (avec ou sans feux de navigation), et que l'impression du DDS (hangar de pont) est facultative.

Les fichiers marqués d'un # nécessitent l'ajout d'une pause dans le slicer pour insérer des écrous M3 pendant l'impression. Les différents tronçons du sous-marin sont à assembler par visserie (inox A4 recommandé) par exemple de type M3x16mm à tête fraisée fendue. La vue éclatée avec les flèches montre le sens de montage des vis à tête fraisée (notez que le sens n'est pas le même pour toutes les vis).

Les axes des barres de plongée avant et arrière sont prévus pour avoir un diamètre de 3mm. Ces axes sont prévus pour traverser la coque dans des paliers diamètre extérieur 4mm, diamètre intérieur 3mm (cas typique d'un tube laiton diamètre 4mm).

La pompe hélice et la chaise d'étambot sont prévus pour recevoir des paliers en bronze diamètre extérieur 6mm, diamètre intérieur 4mm. Dans cette configuration il faudra donc un arbre d'hélice diamètre 4mm. Une hélice de 40mm de diamètre pourra s'insérer dans la pompe hélice par l'arrière sans démontage.

Les palonniers sont prévus pour être utilisés avec des bagues d'arrêts diamètre extérieur 8mm, diamètre intérieur 3mm et 4 mm d'épaisseur. Il est conseillé d’imprimer ces palonniers dans un filament renforcé à la fibre de carbone (ASA-CF, PAHT-CF).

Un dossier avec des images détaillés donnent plus de détails sur l'assemblage.

Il est conseillée d'imprimer le système d'ouverture des tubes lance torpilles en résine pour assurer le bon fonctionnement mécanique. Même chose en ce qui concerne les mâts et périscopes (aériens), pour préserver les détails visuels.

Le DDS (dry deck shelter ou hangar de pont) et la valise sont prévus pour être fixés sur le pont par visserie M3. La porte du DDS est prévue pour recevoir un axe (carbone ou laiton) diamètre 1.2mm. La fermeture de la porte est assurée par deux aimants diamètre 5mm épaisseur 2mm.

Le volume du ballast nécessaire est au minimum de 600mL, et vous pouvez viser 700mL ou même 750mL avec le DDS et les aériens pour avoir de la marge. Il est possible d’utiliser un volume plus petit mais dans le cas là le sous-marin n’aura plus la ligne de flottaison adéquate.

Une fois la commande passée, un lien vers les fichiers sera disponible au téléchargement 2 fois pendant une semaine après l'achat. Une licence propriétaire sur les droits d'auteur accompagne les fichiers, il est interdit des les redistribuer, de les partager ou d'en faire le commerce, que les fichiers soient d'origine, qu'ils soient modifiés ou qu'ils soient imprimés en 3D. Merci de jouer le jeu, il en va de l'intérêt de chacun.
